Сводная таблица по отладке NXP

Щелкните по наименованию, чтобы перейти к подробному описанию.

Код заказа Наименование Назначение
Фирма-разработчик
OM10079 MCB2103 Отладочная плата, LPC2103, ядро ARM7TDMI-S
OM10041 MCB2100 Отладочная плата, LPC2129, ядро ARM7TDMI-S
OM10045 MCB213x Отладочная плата, LPC2138, ядро ARM7TDMI -S
OM10048 MCB2138x-U Отладочный комплект: плата MCB213x и
USB-JTAG адаптер ULINK
OM10071 MCB214x Отладочная плата, LPC2148, ядро ARM7TDMI -S
OM10095 MCB2360 Отладочная плата, LPC2368, ядро ARM7TDMI-S
OM10094 MCB2370 Отладочная плата, LPC2378, ядро ARM7TDMI - S
OM11013 MCB2387 Отладочная плата, LPC2387, ядро ARM7TDMI - S
OM11012 MCB2388 Отладочная плата, LPC2388, ядро ARM7TDMI - S
OM11014 MCB2919 Отладочная плата, LPC2919, ядро ARM968E-S
OM10043 МСВ900 Отладочная плата, P89LPC935, ядро 80C51

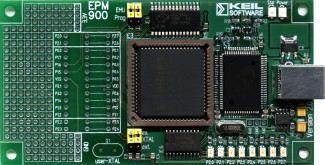

OM10044 EPM900 Плата для эмуляции P89LPC936, ядро 80C51
OM10075 МСВ950 Отладочная плата, P89LPC952, ядро 80C51

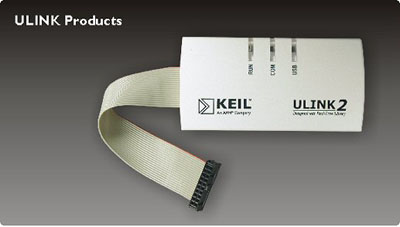

OM10098 ULINK2 Адаптер USB-JTAG для отладки и программирования

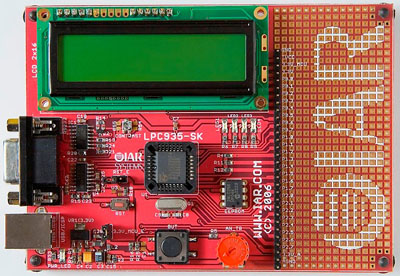

OM11004 KS935 Отладочная плата, P89LPC935, ядро 80C51

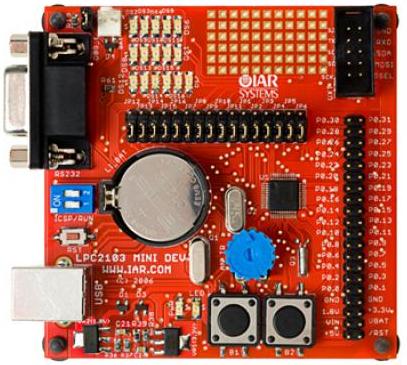

OM10081 KS2103 Отладочная плата, LPC2103, ядро ARM7TDMI - S
OM10090 KS2103-02 Отладочная плата, LPC2103, ядро ARM7TDMI - S,
встроенный USB-JTAG эмулятор
OM10042 KS2106 Отладочная плата, LPC2106, ядро ARM7TDMI-S
OM10047 KS2106-J Отладочный комплект: плата KS2106 и
USB-JTAG адаптер J-LINK
OM10070 KS213x Отладочная плата, LPC2138, ядро ARM7TDMI-S
OM10073 KS214x Отладочная плата, LPC2148, ядро ARM7TDMI-S

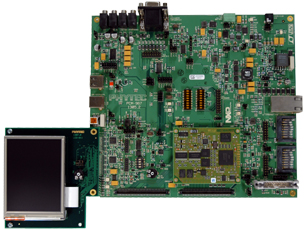

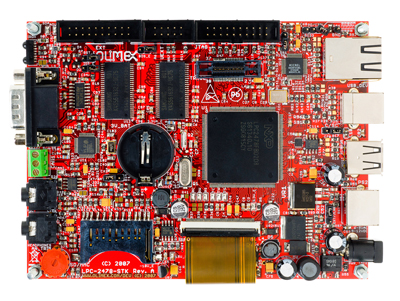

OM11019 LPC2478 Board
with touch-screen LCD
Отладочный комплект: плата LPC2478 Board,
3,5" дисплей с тач-скрином, USB-JTAG адаптер J-LINK

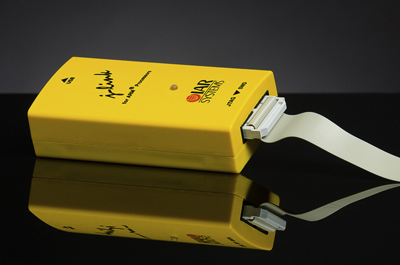

OM10099 J-LINK Адаптер USB-JTAG для отладки и программирования

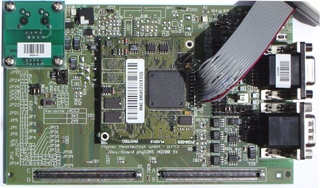

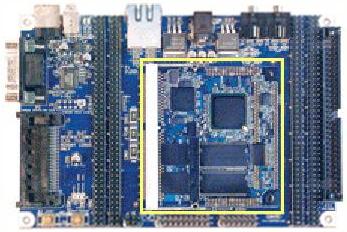

OM10091 PhyCORE - ARM7/ LPC2290 RDK Сборная отладочная плата, LPC2294, ядро ARM7TDMI -S,
Ethernet-модуль
OM10068 PhyCORE - ARM7/ LPC229x RDK Сборная отладочная плата, LPC2294, ядро ARM7TDMI -S,
Ethernet-модуль
OM10096 PhyCORE -ARM9/ LPC3180 RDK Отладочная плата, LPC3180, ядро ARM926EJ - S
OM11016 Phytec BK for LPC325X Отладочная плата, LPC3250, ядро ARM926EJ - S,
TFT дисплей опционально
OM11018 QVGA Touch-screen
for Phytec phyCORE-LPC3250 Board
Модуль дисплея 3,5" QVGA TFT
для отладочной платы Phytec BK for LPC325X
OM11008 EB-LPC2919 Отладочная плата, LPC2919, ядро ARM968E-S
OM11009 EK-LPC2919 Отладочный комплект: плата EB-LPC2919 и
Hitex JTAG DebugStick

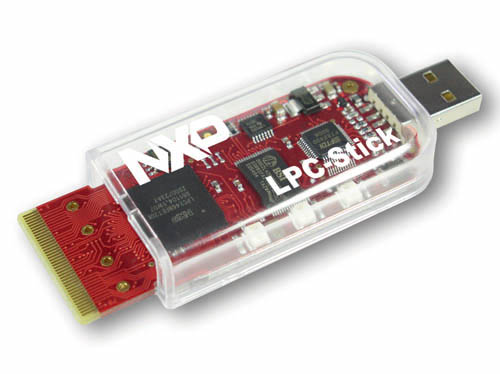

OM11006 LPC-STICK Отладочная система на контроллере LPC2468 с ядром ARM7TDMI-S

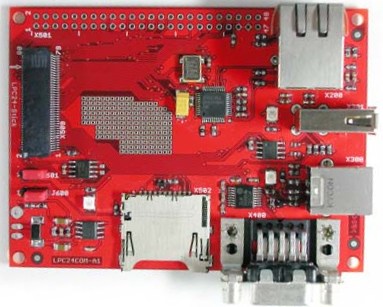

OM11007 LPC-COM-Board Интерфейсная плата для работы с LPC-STICK

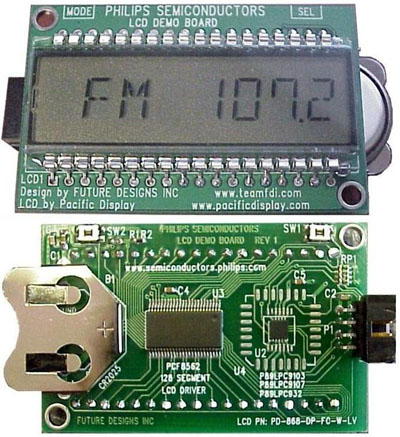

OM10088 LCD Demo board for LPC900 Отладочная плата, P89LPC9103, ядро 80C51,
14-сегментный ЖКИ с драйвером PCF8562

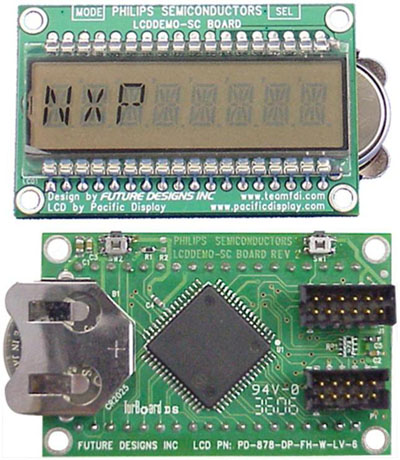

OM10097 LCD Demo board Version 2
with LPC9408
Отладочная плата, P89LPC9408, ядро 80C51,
14-сегментный ЖКИ с драйвером PCF8562
OM11020 LCD Demo board for LPC2158 Отладочная плата, LPC2158 , ядро ARM7TDMI-S,
14-сегментный ЖКИ с драйвером PCF8567, USB 2.0
OM11010 FDI USB Programming Dongle Внутрисхемный USB программатор,
разъем для дочерних плат
OM11011 FDI DB-TQFP-P89V52X2 Компактная процессорная плата с разъемом
под FDI USB Programming Dongle,
контроллер P89V52X2FBD, ядро 80C51

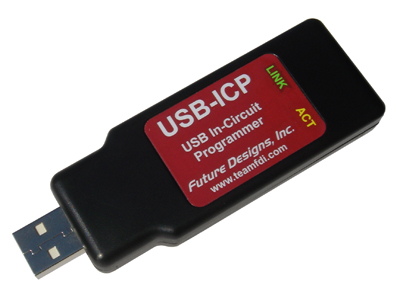

OM10083 USB-ICP Внутрисхемный USB программатор
OM10100 LPC2468EB Комплексная отладочная плата, LPC2468,
ядро ARM7TDMI-S, установлена ОС µCLinux
OM11015 LPC2478EB Комплексная отладочная плата, LPC2478,
ядро ARM7TDMI-S, установлена ОС µCLinux,
3,2" дисплей с тач-скрином

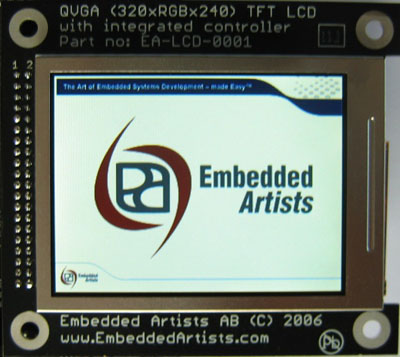

OM11005 QVGA TFT Color LCD display
without Touch-Screen
Модуль дисплея 3,2" QVGA TFT
для отладочной платы LPC2468EB
OM11017 QVGA TFT Color LCD display
with Touch-Screen
Модуль дисплея 3,2" QVGA TFT с тачскрином
для отладочной платы LPC2468EB
OM11000 Logic PD LH7A404 EB Отладочная плата, LH7A404, ядро ARM9TDMI
OM11001 Logic PD LH79524 EB Отладочная плата, LH79524, ядро ARM720T
OM11002 Logic PD LH75401 EB Отладочная плата, LH79524, ядро ARM7TDMI - S

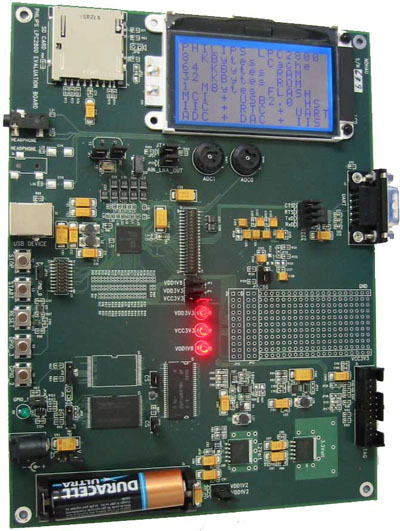

OM10092 LPC288x Отладочная плата, LPC2888, ядро ARM7TDMI - S

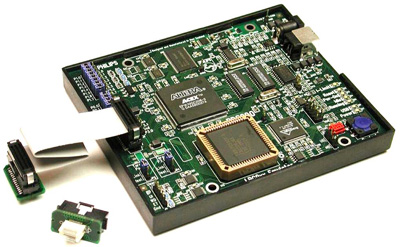

OM10049 PDS900 Эмулятор P89LPC936, ядро 80C51

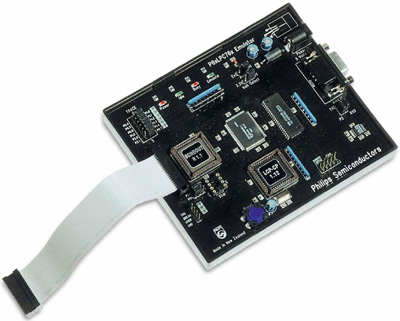

OM10050 PDS76X Эмулятор P87LPC7xx , ядро 80C51

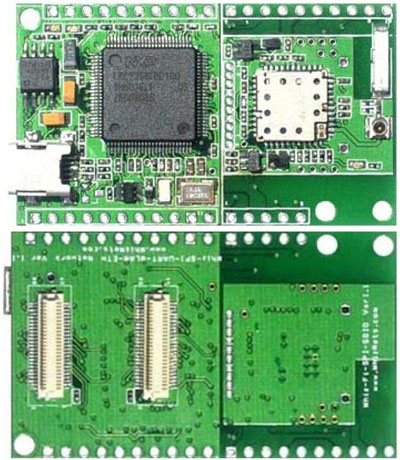

OM10089 WLAN ADK Отладочная плата, LPC2368, ядро ARM7TDMI - S,
WLAN приемопередатчик BGW200



Отладочные средства фирмы KEIL

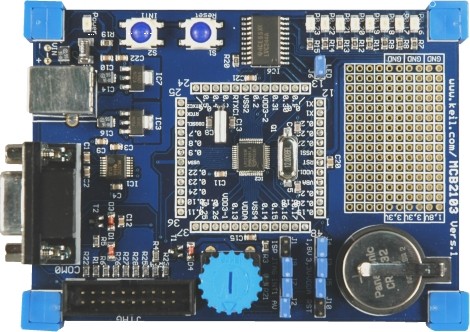

MCB2103

MCB2103 ( OM10079) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC2103, производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Особенности отладочной платы:
•  установленный микроконтроллер LPC 2103 - 16/32 бит, 32 кБ Flash -памяти программ, 8 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, 2 UART , 2 I2C , SPI , SSP , 2 таймера 32 бит (7 каналов захвата/сравнения), 2 таймера 16 бит (3 канала захвата/7 каналов сравнения), ШИМ (14 выходов), 5 В совместимые входы/выходы, работоспособность до 70 МГц (встроенный PLL ), до 32 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  порт RS232;
•  кнопка «СБРОС»;
•  кнопка подключения внешних прерываний микроконтроллера;
•  макетная область;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AIN 2;
•  светодиод состояния;
•  USB интерфейс;
•  установленные регуляторы напряжения;
- гнездо для литиевой батарейки +3 В типа CR 2032;
•  четыре крепежных отверстия;
•  размеры 80x110 мм.

Комплектация: отладочная плата MCB 2103,  кабель USB, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх

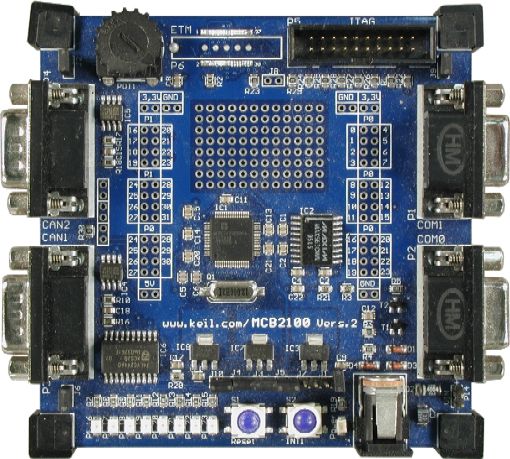

MCB2100

MCB2100 (OM10041) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC21xx , производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Особенности отладочной платы:
•  установленный микроконтроллер LPC2129 - 16/32 бит, 256 кБ Flash -памяти программ, 16 кБ ОЗУ, часы реального времени, 4 АЦП 10 бит, 2 UART , I2C , 2 SPI , 2 CAN , 2 таймера 32 бит (4 канала захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 46 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  кнопка «СБРОС»;
•  макетная область;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  семь пользовательских светодиодов;
•  потенциометр, подключенный к порту AIN 0;
•  светодиод состояния;
•  два CAN интерфейса на базе TJA 1040;
•  разъем для внешнего источника питания;
•  установленные регуляторы напряжения;
•  напряжение питания +6 - +9 В;
•  четыре крепежных отверстия;
•  размеры 100x100 мм

Комплектация: отладочная плата MCB 2100, кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх

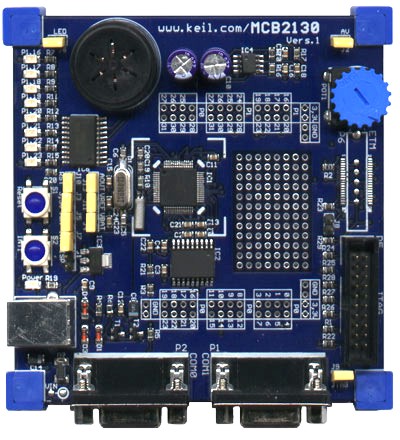

MCB213X



MCB213x (OM10045) - отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллеров, с ядром ARM7TDMI -S, серии LPC 213x, производства NXP . Плата позволяет создавать и тестировать программы на архитектуре ARM. Плата MCB 2130 подключается к ПК через порт RS 232 (для загрузки Flash с помощью утилиты FlashMagic) или через интерфейс JTAG (для программирования с помощью USB-JTAG адаптера ULINK2 с использованием µVision IDE и отладчика).

Особенности отладочной платы:
•  установленный микроконтроллер LPC2138 - 16/32 бит, 512 кБ Flash -памяти программ, 32 кБ ОЗУ, часы реального времени, 2 8-канальных АЦП 10 бит, ЦАП 10 бит, 2 UART , 2 I2C , SPI , SSP, 2 таймера 32 бит (8 каналов захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 47 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  макетная область;
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AIN 0;
•  зуммер;
•  установленный регулятор напряжения на 3,3 В;
•  USB интерфейс;
•  светодиод состояния;
•  напряжение питания +5 В;
•  четыре крепежных отверстия;
•  размеры 100x100 мм.

Комплектация: отладочная плата MCB 213 x , кабель USB, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: Keil

  Наверх

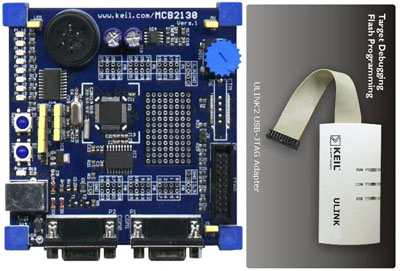

  MCB213X-U



MCB2138x-U (OM10048) – отладочный комплект фирмы Keil для разработки и отладки систем на базе микроконтроллеров, с ядром ARM7TDMI-S, серии LPC213x, производства NXP. Плата позволяет создавать и тестировать программы на архитектуре ARM.

Комплект состоит:
- отладочная плата MCB213x
- USB - JTAG адаптер ULINK , предназначенный для внутрисхемной отладки и программирования микроконтроллеров с ARM ядром.

Особенности отладочной платы:
•  установленный микроконтроллер LPC 2138 - 16/32 бит, 512 кБ Flash -памяти программ, 32 кБ ОЗУ, часы реального времени, 2 8-канальных АЦП 10 бит, ЦАП 10 бит, 2 UART , 2 I2C , SPI , SSP, 2 таймера 32 бит (8 каналов захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 47 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  макетная область;
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AIN 0;
•  зуммер;
•  установленный регулятор напряжения на 3,3 В;
•  USB интерфейс;
•  светодиод состояния;
•  напряжение питания +5 В;
•  четыре крепежных отверстия;
•  размеры 100x100 мм.

Комплектация: отладочная плата МСВ2130, USB - JTAG адаптер ULINK , диск с программным обеспечением и пользовательской документацией.

Производитель: KEIL

  Наверх

MCB214X



MCB214x (OM10071) - отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллеров, с ядром ARM7TDMI -S, серии LPC214x, производства NXP . Плата позволяет создавать и тестировать программы на архитектуре ARM. Плата MCB 2140 подключается к ПК через порт RS 232 (для загрузки Flash с помощью утилиты FlashMagic) или через интерфейс JTAG (для программирования с помощью USB-JTAG адаптера ULINK2 с использованием µVision IDE и отладчика).

Особенности отладочной платы:
•  установленный микроконтроллер LPC2148 - 16/32 бит, 512 кБ Flash -памяти программ, 40 кБ ОЗУ, часы реального времени, 8 6-канальных АЦП 10 бит, ЦАП 10 бит, 2 UART , 2 I2C , SPI , SSP, 2 таймера 32 бит (4 канала захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 45 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  макетная область;
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AIN 0;
•  зуммер;
•  установленный регулятор напряжения на 3,3 В;
•  USB интерфейс;
•  считыватель карт SD;
•  светодиод состояния;
•  напряжение питания +5 В;
•  четыре крепежных отверстия;
•  размеры 100x110 мм.

Комплектация: отладочная плата MCB 214 x , кабель USB, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: Keil

Наверх

MCB2360

MCB 2360 (OM10095) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC 236 x , производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Особенности отладочной платы:
•  установленный микроконтроллер LPC2368 - 16/32 бит, 512 кБ Flash -памяти программ, 58 кБ ОЗУ, часы реального времени, 6 АЦП 10 бит, ЦАП 10 бит, USB 2.0 Device (Full-Speed), 4 UART, 3 I2C, 2 CAN, SPI, 2 SSP, I2S, 4 таймера 32 бит (8 каналов захвата, 10 каналов сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 72 МГц (встроенный PLL ), до 70 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2 x 10 пин ;
•  макетная область;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AD 0.0;
•  зуммер;
•  два порта RS-232;
•  два порта CAN на базе TJA 1040;
•  порт USB device;
•  интерфейс Ethernet 10/100 PHY ;
•  держатель карт MMC/SD;
•  ЖКИ 16x2;
•  светодиод состояния;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия ;
•  размеры 100x160 мм.

Комплектация: отладочная плата MCB 236 x , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх

MCB2370

MCB2370 (OM10094) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI - S , серии LPC237x , производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG .

 Особенности отладочной платы:
•  установленный микроконтроллер LPC2378 - 16/32 бит, 512 кБ Flash -памяти программ, 58 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, USB 2.0 Device (Full-Speed), 4 UART, 3 I2C, 2 CAN, SPI, 2 SSP, I2S, 4 таймера 32 бит (8 каналов захвата, 10 каналов сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 72 МГц (встроенный PLL), до 104 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2 x 10 пин ;
•  макетная область;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AD 0.0;
•  зуммер;
•  два порта RS-232 ;
•  два порта CAN на базе TJA 1040;
•  порт USB device ;
•  интерфейс Ethernet 10/100 PHY ;
•  держатель карт MMC/SD;
•  ЖКИ 16x2;
•  светодиод состояния;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия.
•  размеры 100x160 мм.

Комплектация: отладочная плата MCB 237 x , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх


MCB2387



MCB2387 (OM11013) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC2387, производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG .

Особенности отладочной платы:

•  установленный микроконтроллер LPC2387 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 6 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device/Host/OTG, 4 UART, 3 I2C, 2 CAN, SPI, 2 SSP, I2S, 4 таймера 32 бит (8 каналов захвата, 10 каналов сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 72 МГц (встроенный PLL ), до 70 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2 x 10 пин ;
•  макетная область;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AD 0.0;
•  зуммер;
•  два порта RS232 ;
•  два порта CAN на базе TJA 1040;
•  порт USB device ;
•  порт USB host ;
•  порт USB OTG;
•  интерфейс Ethernet 10/100 PHY ;
•  держатель карт MMC/SD;
•  ЖКИ 16x2;
•  светодиод состояния;
•  питание платы осуществляется от USB интерфейса;
•  четыре крепежных отверстия.
•  размеры 100x160 мм.

Комплектация: отладочная плата MCB 2387, кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх


MCB2388



MCB2388 (OM11012) – отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI - S , серии LPC 2388, производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Особенности отладочной платы:

•  установленный микроконтроллер LPC2388 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device/Host/OTG, 4 UART, 3 I 2 C, 2 CAN, SPI, 2 SSP, I 2 S, 4 таймера 32 бит (8 каналов захвата, 10 каналов сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 72 МГц (встроенный PLL ), до 104 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2 x 10 пин ;
•  макетная область;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  потенциометр, подключенный к порту AD 0.0;
•  зуммер;
•  два порта RS232 ;
•  два порта CAN на базе TJA 1040;
•  порт USB device ;
•  порт USB host ;
•  порт USB OTG;
•  интерфейс Ethernet 10/100 PHY ;
•  держатель карт MMC/SD;
•  ЖКИ 16x2;
•  светодиод состояния;
•  питание платы осуществляется от USB интерфейса;
•  четыре крепежных отверстия.
•  размеры 100x160 мм.

Комплектация: отладочная плата MCB 2388, кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх

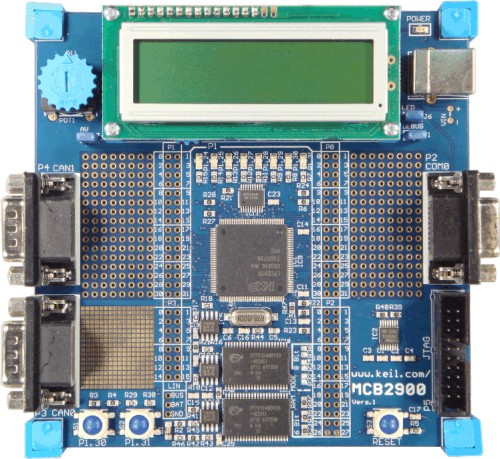

MCB 2919

MCB2919 (OM11014) - отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера, с ядром ARM968E-S , серии LPC2919, производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Отличительные особенности:
•  установленный микроконтроллер LPC2919 - 16/32 бит, 768 кБ Flash -памяти программ, 48 кБ ОЗУ, внешняя шина данных (32 бита), 2 8-канальных АЦП 10 бит, 2 UART , 2 I2C , 2 CAN , 2 LIN , 3 Q-SPI , 4 таймера 32 бит (4 канала захвата/ сравнения), 4 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 80 МГц (встроенный PLL ), до 108 входов\выходов;
•  установленный 1 0 МГц кварцевый резонатор;
•  макетная область;
•  JTAG -коннектор 2 x 10 пин ;
•  внешняя ОЗУ 512 кБ x 2 ;
•  кнопка «СБРОС»;
•  восемь пользовательских светодиодов;
•  два 7-сегментных светодиодных индикатора ;
•  потенциометр ;
•  интерфейс RS232;
•  два интерфейса CAN;
•  ЖКИ 16x2;
•  порт USB device ;
•  питание платы осуществляется от USB интерфейса;
•  светодиод состояния;
•  габаритные размеры: 1 2 0x1 2 0 мм.

Комплектация: отладочная плата MCB 2919, кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх


МСВ900

МСВ900 (OM10043) - отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллера , с 80C51 ядром, серии P89LPC93x , производства NXP. Это недорогая и универсальная отладочная плата с подключением к ПК через COM порт RS 232 мост, обеспечивает доступ к расширенному набору полезных функций микроконтроллеров серий P89LPC9xxx. В комплекте с платой идет среда разработки с ограниченным по размеру кода Си компилятором - Keil µVision LPC Development Studio , которая поможет разработчику быстро написать, отредактировать и отладить пользовательский код. Используя утилиту FlashMagic пользовательский код, может быть загружен через последовательный порт.

Отличительные особенности:
•  установленный микроконтроллер P89LPC935 - 8 бит, 8 кБ Flash -памяти программ, 786 Б ОЗУ, 512 Б энергонезависимой памяти ( EEPROM ), 2 4-канальных АЦП 8 бит, 2 ЦАП 8 бит, UART , I2C , SPI , 2 таймера 16 бит, ШИМ (2 выхода), 5 В совместимые входы/выходы, работоспособность до 18 МГц, до 26 линий ввода/вывода ;
•  установленный 7,3 МГц кварцевый резонатор;
•  порт RS232;
•  макетная область;
•  семь пользовательских светодиодов;
•  встроенный стабилизатор
•  разъем для внешнего источника питания 5-9 В с выходным током до 400 мА;
•  светодиод состояния;
•  четыре крепежных отверстия;
•  размеры 110x58 мм.

Комплектация: отладочная плата, кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: KEIL

Наверх



EPM 900



EPM900 (OM10044) - эмулятор фирмы Keil с поддержанием внутрисхемного и параллельного программирования флэш-памяти на базе микроконтроллеров, с 80C51 ядром, серии P89LPC9xx, производства NXP. Эмулятор подключается непосредственно к отладчику, и обеспечивает полный контроль над выполнением программы пользователя.

Эмулятор включает µVision LPC Development Studio содержащий все необходимые инструменты для минимального использования микроконтроллера.

Отличительные особенности:
•  установленный микроконтроллер P89LPC936 - 8 бит, 16 кБ Flash -памяти программ, 786 Б ОЗУ, 512 Б энергонезависимой памяти ( EEPROM ), 2 4-канальных АЦП 8 бит, 2 ЦАП 8 бит, UART , I2C , SPI , 2 таймера 16 бит, ШИМ (2 выхода), 5 В совместимые входы/выходы, работоспособность до 18 МГц, до 32 линий ввода/вывода ;
•  подключение к ПК через интерфейс USB обеспечивающее питание платы ;
•  внутрисхемная отладка в реальном времени с поддержанием полной скорости устройств и программирование тактовых часов;
•  параллельное управление программированием флэш-памяти;
•  восемь пользовательских светодиодов;
•  светодиоды питания и состояния;
•  макетная область;

Комплектация: EPM 900 плата эмулятора, кабель USB, 48-выводной кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: Keil

Наверх


МСВ950



МСВ950 (OM10075) - отладочная плата фирмы Keil для разработки и отладки систем на базе микроконтроллеров, с 80C51 ядром, серии LPC900, производства NXP . Эта недорогая и универсальная отладочная плата с подключением к ПК через USB - RS232 мост, что исключает потребность во внешнем источнике питания. В комплекте с платой идет среда разработки с ограниченным по размеру кода Си компилятором - Keil µVision LPC Development Studio , которая поможет разработчику быстро написать, отредактировать и отладить пользовательский код. Используя утилиту FlashMagic пользовательский код может быть загружен через последовательный порт.

Отличительные особенности:
•  установленный микроконтроллер P89LPC952 - 8 бит, 8 кБ Flash -памяти программ, 512 Б ОЗУ, часы реального времени, 8 АЦП 10 бит, 2 UART , I2C , SPI , 2 таймера 16 бит, ШИМ (2 выхода), WatchDogTimer, 5 В совместимые входы\выходы, работоспособность до 18 МГц, до 40 линий ввода/вывода ;
•  установленный 12 МГц кварцевый резонатор;
•  макетная область;
•  восемь пользовательских светодиодов;
•  потенциометр;
•  порт RS232;
•  USB интерфейс;
•  светодиод состояния;
•  JTAG -коннектор 2x10 пин;
•  напряжение питания +5 - +9 В;
•  разъем для внешнего источника питания;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия
•  размеры 110x58 мм.

Комплектация: отладочная плата, кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: KEIL

Наверх



ULINK2

ULINK2 (OM10098) - аппаратный адаптер с USB - JTAG интерфейсом, фирмы Keil, соединяет USB порт персонального компьютера с JTAG , SWD или OCDS отладочным портом разрабатываемого изделия. ULINK2 позволяет программировать и отлаживать приложения, программировать Flash в соответствии с конфигурируемым алгоритмом через JTAG интерфейс.

Отличительные особенности:
•  внутрисхемная отладка, используя JTAG , SWD ( Serial Wire Debug ) или OCDS интерфейсы;
•  трассировка в режиме реального времени для Cortex-M3 используя SWV ( Serial Wire Viewer );
•  Real - Time Agent позволяет считывать и записывать информацию во время исполнения программы;
•  агент работы в реальном времени (запись/чтение памяти);
•  10/14/16/20-ти выводной разъем для целевого использования ULINK2;
•  установленный 12 МГц кварцевый резонатор;
•  USB интерфейс;
•  три пользовательских светодиода;
•  величина JTAG тактовой частоты - до 1 МГц.
•  скорость записи/чтения памяти - 28 кБ/с.
•  скорость записи/чтения FLASH - 15 кБ/с.
•  быстродействие в пошаговом режиме - 50 инструкций в секунду;
•  стандартный JTAG разъём на 20 выводов;
•  работа с µVision IDE/Debugger программной средой.

Комплектация: JTAG -адаптер ULINK 2, JTAG кабель, USB кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: KEIL

Наверх





Отладочные средства фирмы IAR

KS935

KS935 (OM11004) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром 80C51 , серии P89LPC93x , производства NXP.

Особенности отладочной платы:
•  установленный микроконтроллер P89LPC935 - 8 бит, 8 кБ Flash -памяти программ, 786 Б ОЗУ (512 Б энергонезависимой памяти ( EEPROM )), 2 4-канальных АЦП 8 бит, 2 ЦАП 8 бит, UART , I2C , SPI , 2 таймера 16 бит, ШИМ (2 выходов), 5 В совместимые входы\выходы, работоспособность до 18 МГц, до 26 линий ввода/вывода ;
•  порт RS232 ;
•  28-выводной держатель микроконтроллерам ( PLCC28 );
•  интерфейс USB обеспечивающий питание платы ;
•  потенциометр, подключенный к АЦП;
•  пользовательская кнопка;
•  макетная область;
•  ЖКИ 16x2;
•  четыре пользовательских светодиода;
•  8 кБ энергонезависимой памяти ( EEPROM ), на базе 24LC256 ( Microchip );
•  кнопка «СБРОС»;
•  установленный 12 МГц кварцевый резонатор;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия.

Комплектация: отладочная плата KS 935 , кабель, диск с программным обеспечением и пользовательской документацией .

Производитель: IAR

Наверх

KS2103

KS2103 (OM10081) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI - S , серии LPC2103, производства NXP.

Особенности отладочной платы:
•  установленный микроконтроллер LPC2103 - 16/32 бит, 32 кБ Flash -памяти программ, 8 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, 2 UART , 2 I 2 C , SPI , SSP , 2 таймера 32 бит (7 каналов захвата/сравнения), 2 таймера 16 бит (3 канала захвата/7 каналов сравнения), ШИМ (14 выходов), 5 В совместимые входы/выходы, работоспособность до 70 МГц (встроенный PLL ), до 32 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  два порта RS232;
•  кнопка «СБРОС»;
•  кнопка внутрисхемного ( ISP ) программирования;
•  три пользовательские кнопки;
•  шестнадцать пользовательских светодиодов;
•  ЖКИ 16x2;
•  светодиод состояния;
- гнездо для литиевой батарейки ;
•  JTAG -коннектор 2x10 пин;
•  разъем напрямую подключены к выводам микроконтроллера;
•  макетная область;
•  разъем для внешнего источника питания;
•  четыре крепежных отверстия;

Комплектация: отладочная плата KS 2103 , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J-LINK ( IAR ), ARM-JTAG ( OLIMEX ).

Производитель: IAR

  Наверх

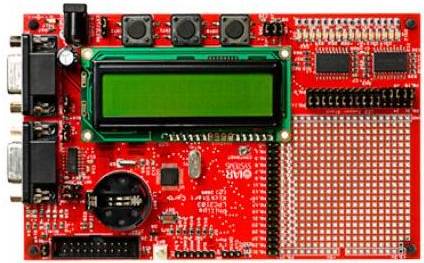

KS2103-02

KS2103-02 (OM10090) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC2103, производства NXP. Наличие встроенного USB - JTAG эмулятора позволяет начать разработку сразу же после установки программного обеспечения - среды разработки IAR Embedded Workbench for ARM .

Особенности отладочной платы:

•  установленный микроконтроллер LPC2103 - 16/32 бит, 32 кБ Flash -памяти программ, 8 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, 2 UART , 2 I2C , SPI , SSP , 2 таймера 32 бит (7 каналов захвата/сравнения), 2 таймера 16 бит (3 канала захвата / 7 каналов сравнения), ШИМ (14 выходов), 5 В совместимые входы/выходы, работоспособность до 70 МГц (встроенный PLL ), до 32 линий ввода/вывода;
•  порт RS232;
•  встроенный J-Link с USB кабелем;
•  кнопка «СБРОС»;
•  кнопка внутрисхемного ( ISP ) программирования;
•  две пользовательские кнопки;
•  шестнадцать пользовательских светодиодов;
•  светодиод состояния;
- гнездо для литиевой батарейки 3 В типа CR2132 ;
•  JTAG -коннектор 2x10 пин;
•  разъем напрямую подключенный к выводам микроконтроллера;
•  макетная область;
•  USB интерфейс;
•  четыре крепежных отверстия;

Комплектация: отладочная плата KS 2103 , кабель; диск с программным обеспечением и пользовательской документацией .

Производитель: IAR

Наверх

KS2106

KS2106 (OM10042) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC2104/5/6, производства NXP. Наличие встроенного USB - JTAG эмулятора позволяет начать разработку сразу же после установки программного обеспечения - среды разработки IAR Embedded Workbench for ARM .

Особенности отладочной платы:
•  установленный микроконтроллер LPC2106 - 16/32 бит, 128 кБ Flash -памяти программ, 64 кБ ОЗУ, часы реального времени, 2 UART , 2 I2C , SPI , 2 таймера 32 бит (4 каналов захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , работоспособность до 60 МГц (встроенный PLL ), до 32 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  кнопка внутрисхемного ( ISP ) программирования;
•  две пользовательские кнопки;
•  шестнадцать пользовательских светодиодов;
•  светодиод состояния;
•  макетная область;
•  кнопка «СБРОС»;
•  разъем для внешнего источника питания;
•  четыре крепежных отверстия;

Комплектация: отладочная плата KS 2106 , кабель, диск с программным обеспечением EWARM от IAR и пользовательской документацией .

Производитель: IAR

Наверх

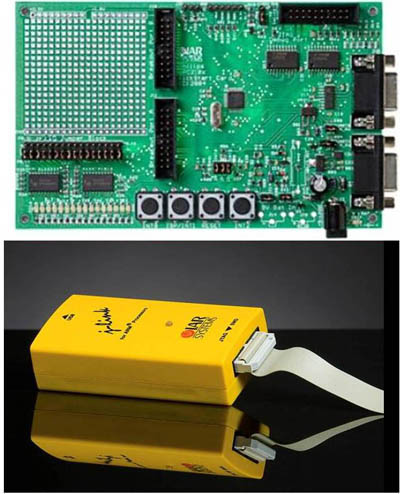

KS2106-J

KS2106-J (OM10047) – отладочный комплект фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC2104/5/6, производства NXP.

В комплект входит:
•  отладочная плата KS2106
•  USB - JTAG адаптер J-LINK , предназначенный для внутрисхемной отладки и программирования микроконтроллеров с ARM ядром.

Особенности отладочной платы:
•  установленный микроконтроллер LPC 2106 - 16/32 бит, 128 кБ Flash -памяти программ, 64 кБ ОЗУ, часы реального времени, 2 UART , 2 I 2 C , SPI , 2 таймера 32 бит (4 каналов захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , работоспособность до 60 МГц (встроенный PLL ), до 32 линий ввода/вывода;
•  установленный 12 МГц кварцевый резонатор;
•  JTAG -коннектор 2x10 пин;
•  два порта RS232;
•  кнопка внутрисхемного ( ISP ) программирования;
•  две пользовательские кнопки;
•  шестнадцать пользовательских светодиодов;
•  светодиод состояния;
•  макетная область;
•  кнопка «СБРОС»;
•  разъем для внешнего источника питания;
•  четыре крепежных отверстия;

Комплектация: отладочная плата KS 2106, USB-JTAG адаптер J-LINK для ARM , диск с программным обеспечением и пользовательской документацией .

Производитель: IAR

Наверх

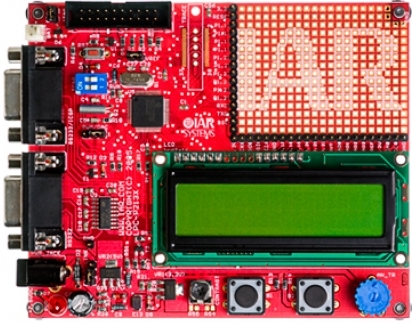

KS213X

KS213x (OM10070) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC213x , производства NXP.

Отличительные особенности:

•  установленный микроконтроллер LPC2138 - 16/32 бит, 512 кБ Flash -памяти программ, 32 кБ ОЗУ, часы реального времени, 2 8-канальных АЦП 10 бит, ЦАП 10 бит, 2 UART , 2 I2C , SPI , SSP, 2 таймера 32 бит (8 каналов захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 47 линий ввода/вывода ;
•  установленный 12 МГц кварцевый резонатор;
•  два порта RS232;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  потенциометр, подключенный к АЦП;
•  две пользовательские кнопки;
•  светодиод состояния;
•  ЖКИ 16x2;
•  JTAG -коннектор 2x10 пин;
•  макетная область;
•  разъем для внешнего источника питания;
•  напряжение питания +5 В – 9 В;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия;
•  размеры 100x100 мм.

Комплектация: отладочная плата KS 21 3 x , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: IAR

Наверх



KS214X

KS214x (OM10073) – отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI-S , серии LPC214x , производства NXP.

Отличительные особенности:
•  установленный микроконтроллер LPC2148 - 16/32 бит, 512 кБ Flash -памяти программ, 40 кБ ОЗУ, часы реального времени, 8 6-канальных АЦП 10 бит, ЦАП 10 бит, 2 UART , 2 I2C , SPI , SSP, 2 таймера 32 бит (4 канала захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 45 линий ввода/вывода ;
•  установленный 12 МГц кварцевый резонатор;
•  разъем для микрофона и наушников;
•  2 порта RS232;
•  USB интерфейс;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  потенциометр, подключенный к АЦП;
•  две пользовательские кнопки;
•  светодиод состояния;
•  ЖКИ 16x2;
•  JTAG -коннектор 2x10 пин;
•  считыватель карт SD ;
•  макетная область;
•  кнопка «СБРОС»;
•  напряжение питания +5 - +9 В;
•  разъем для внешнего источника питания;
•  установленный регулятор на 3,3 В;
•  четыре крепежных отверстия


Комплектация: отладочная плата KS 2 14 x , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: IAR

Наверх

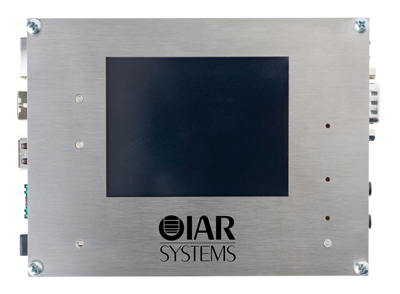

LPC2478 Board with touch-screen LCD



LPC2478 Board with touch-screen LCD (OM11019) - отладочная плата фирмы IAR для разработки и отладки систем на базе микроконтроллера , с ядром ARM7TDMI-S, серии LPC2478, производства NXP.

Комплект состоит:
•  отладочная плата LPC2478 Board;
•  3,5 дюймовый TFT ЖКИ c Touch-Screen;
•  USB - JTAG адаптер J - Link ;

На плате реализовано множество популярных интерфейсов.

Отличительные особенности платы LPC2478 Board :
•  установленный микроконтроллер LPC2478 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device / Host / OTG , 4 UART , 3 I2C , 2 CAN , SPI , 2 SSP , I2S , 4 таймера 32 бит (8 каналов захвата/10 каналов сравнения), ЖКИ контроллер с поддержанием STN и TFT дисплеев, SD / MMC , 2 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 72 МГц (встроенный PLL ), до 160 линий ввода/вывода ;
•  MP3 декодер DSP + кодер VS1002D
•  3-х осевой акселерометр с точностью 11 бит;
•  64 МБ SDRAM;
•  USB host интерфейс;
•  USB Device интерфейс;
•  IrDA приемо-передатчик;
•  PS2 разъем подключения клавиатуры;
•  100 М Ethernet;
•  CAN интерфейс и драйвер ;
•  RS 232 с ICSP контролем на базе ST 3232;
•  считыватель карт памяти SD / MMC ;
•  JTAG -коннектор 2 x 10 пин ;
•  Micro Trace разъем;
•  кнопка «СБРОС»;
•  две пользовательские кнопки;
•  потенциометр;
•  UEXT и EXT разъем;
•  Разъем аудио входа;
•  Разъем аудио выхода;
•  Батарея часов;
•  рабочий кварцевый резонатор на 12 МГц ;
•  разъем для подключения дисплея;
•  разъем подключенный напрямую к выводам микроконтроллера;
•  шесть пользовательских светодиодов;
•  размер 134х101 мм.

Отличительные особенности 3,5 дюймового TFT ЖКИ c Touch - Screen :
•  3,5 дюйма TFT цветной ЖКИ с подсветкой и тач-скрин панелью;
•  2x100 выводов соединители для подключения к отладочной плате LPC 2478 Board;
•  разрешение 320х200 пиксел, 24 бита;
•  размер дисплея 90х72 мм;
•  размер 134х101 мм.

Комплектация: отладочная плата LPC 2478 Board, 3,5 дюйма TFT TFT цветной ЖКИ с подсветкой и тач-скрин панелью, USB - JTAG адаптер J-Link, диск с программным обеспечением и пользовательской документацией.

Производитель: IAR

Наверх


J-LINK



J-LINK (OM10099) - недорогой миниатюрный USB - JTAG адаптер фирмы IAR . Адаптер предназначен для внутрисхемной отладки и программирования микроконтроллеров с высокопроизводительной ARM -архитектурой ядра. JTAG - адаптер является незаменимым инструментом разработчика. Он совместим со всеми отладочными платам имеющими стандартный JTAG разъем. J-LINK – идеальное дополнение к отладочным платам фирм: OLIMEX , KEIL , IAR , Embedded Artists .

Отличительные особенности:
•  поддержка ядра с архитектурой ARM 7/9/11/Cortex-M3, используя JTAG , SWD ( Serial Wire Debug );
•  скорость загрузки до 600 кБ/с;
•  скорость передачи данных до 800 кБ/с;
•  поддержка среды разработки IAR Embedded Workbench ( IAR EWARM );
•  питание через USB интерфейс;
•  максимальная частота JTAG 12 МГц;
•  автоматическое распознавание ядра;
•  автоматическое определение скорости записи;
•  возможность контролировать все сигналы JTAG - интерфейса;
•  поддержка отладки нескольких ядер одновременно;
•  «plug-and-play» конфигурация;
•  20-выводной стандартный разъём JTAG -интерфейса;

Комплектация: USB - JTAG адаптер, USB кабель, JTAG -кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: IAR

Наверх





Отладочные средства фирмы PHYTEC

phyCORE - ARM7/ LPC2220 RDK

PhyCORE - ARM7/LPC2220 RDK ( OM 10091) – отладочная плата фирмы Phytec для разработки и отладки систем на базе микроконтроллеров, с ядром ARM 7 TDMI -S, серии LPC 222 0 , производства NXP .

Комплект состоит:
- отладочная плата phyCORE-ARM7/LPC2220
- модуль phyCORE-ARM7/LPC2220
- макетная плата Bare PCB

Отличительные особенности модуля phyCORE-ARM7/LPC2220:
- установленный микроконтроллер LPC2220 - 16/32 бит, внешняя шина памяти, 64 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, 2 UART , I2C , 2 SPI , 2 таймера 32 бит (4 канала захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL );
- все сигналы микроконтроллера выведены на разъем ( 0,635 мм ) 100 выводов ;
- SDRAM от 1 до 8 МБ;
- от 2 до 16 МБ асинхронной Flash ;
- от 1 до 8 кБ SPI - EEPROM ;
- I2C часами реального времени с календарем и функцией тревоги;
- два UART с RS232 приемо-передатчиками с логически перестраиваемой конфигурацией;
- два CAN интерфейса;
- JTAG -коннектор 2x10 пин;
- Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
- диапазон рабочих температур - 40... +85°С;
- габариты модуля: 60x 53 мм.

Отличительные особенности отладочной платы phyCORE-ARM7/LPC2220:
- двойное гнездо для подключения R 232 интерфейса;
- держатель литиевой батарейки;
- разъем для внешнего источника питания;
- габариты модуля: 100x160 мм, стандарт евро-кард;

Комплектация: отладочная плата phyCORE-ARM7/LPC2220 RDK, модуль phyCORE - ARM 7/ LPC 2220 , макетная плата Bare PCB (PCM-988), JTAG кабель, последовательный кабель, адаптер питания, диск с программным обеспечением, примерами программ и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: PHYTEC

Наверх



phyCORE - ARM7/LPC229X RDK



PhyCORE - ARM7/ LPC229x RDK (OM10068) – отладочная плата фирмы Phytec с Ethernet контроллером для разработки различных сетевых решений на базе микроконтроллеров, с ядром ARM7TDMI -S, серии LPC229x , производства NXP.

Комплект состоит:
- отладочная плата phyCORE-ARM7/LPC2294 (PCM-997-V3)
- модуль phyCORE-ARM7/LPC2294 (PCM-023-SK-2294)
- Ethernet адаптер для несущей платы ( EAD -003)
- макетная плата Bare PCB ( PCM -988)

Отличительные особенности модуля phyCORE-ARM7/LPC2294 (PCM-023-SK-2294):
•  установленный микроконтроллер LPC2294 - 16/32 бит, 256 кБ Flash -памяти программ, внешняя шина памяти, 16 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, 4 CAN , 2 UART , 2 I2C , SPI , 2 таймера 32 бит (4 канала захвата/сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL );
•  все сигналы микроконтроллера выведены на разъем ( 0,635 мм ) 100 выводов ;
•  SDRAM от 1 до 8 МБ;
•  от 2 до 16 МБ асинхронной Flash ;
•  от 1 до 8 кБ SPI - EEPROM ;
•  10/100 Мбит/с Ethernet контроллер ;
•  I2C с часами реального времени с календарем и функцией тревоги;
•  два UART с RS232 приемо-передатчиками с логически перестраиваемой конфигурацией;
•  два CAN интерфейса;
•  JTAG -коннектор 2x10 пин;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  диапазон рабочих температур - 40 ... +85°С;
•  габариты модуля: 60x 53 мм.

Отличительные особенности отладочной платы phyCORE-ARM7/LPC2294 (PCM-997-V3):
•  двойное гнездо для подключения RS 232 интерфейса;
•  двойное гнездо для подключения CAN интерфейса или RS485;
•  держатель литиевой батарейки;
•  разъем для внешнего источника питания;
•  габариты модуля: 100x160 мм, стандарт евро-кард;

Комплектация: отладочная плата phyCORE-ARM7/LPC229x RDK (PCM-997-V3), модуль phyCORE - ARM 7/ LPC 2294 ( PCM -023- SK -2294), Ethernet адаптер для несущей платы (EAD-003), макетная плата Bare PCB (PCM-988), JTAG кабель, последовательный кабель, адаптер питания, диск с программным обеспечением, примерами программ и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: PHYTEC

  Наверх

phyCORE - ARM9/ LPC3180 RDK

phyCORE - ARM9/ LPC3180 RDK (OM10096) – отладочная плата фирмы Phytec для разработки и отладки систем на базе микроконтроллера, с ядром ARM926EJ - S , серии LPC3180, производства NXP. Плата позволяет создавать и тестировать программы на архитектуре ARM.

Комплект состоит:
- отладочная плата phyCORE-ARM9/LPC3180 (PCM-976)
- модуль phyCORE-ARM7/LPC3180 (PCM-031)
- макетная плата Bare PCB ( PCM -988)

Отличительные особенности модуля phyCORE-ARM7/LPC3180 (PCM-031):
•  установленный микроконтроллер LPC3180 - 16/32 бит, 64 кБ ОЗУ, часы реального времени, 3 АЦП 10 бит, USB 2.0 (Full-Speed) Device/Host/OTG, 7 UART, 2 I2C, 2 SPI, 2 таймера 32 бит (2 канала захвата/сравнения), ШИМ (2 выхода), WatchDogTimer , работоспособность до 208 МГц (встроенный PLL ), до 55 линий ввода/вывода ;
•  все сигналы микроконтроллера выведены на разъем ( 0,635 мм ) 100 выводов ;
•  SDRAM от 16 до 64 МБ;
•  от 16 до 128 МБ NAND - Flash ;
•  от 1 до 32 кБ I 2 C - EEPROM ;
•  диапазон рабочих температур - 40 ... +85°С;
•  габариты модуля: 60x 53 мм.

Отличительные особенности отладочной платы phyCORE-ARM9/LPC3180 (PCM-976):
•  два разъема RS 232 с поддержкой UART 5 и UART 2;
•  разъем USB (Host/Device/OTG):
•  разъем Standard A type USB host;
•  разъем Standard В type USB device;
•  разъем miniAB type USB (OTG);
•  JTAG -коннектор 2 x 10 пин ;
•  считыватель SD Card;
•  пользовательские кнопки;
•  четыре светодиода;
•  держатель литиевой батарейки для питания часов реального времени и SRAM;
•  шина расширения Expansion Bus;
•  потенциометр, подключенный к одному из АЦП ;
•  разъем для внешнего источника питания +5 В;
•  встроенные стабилизаторы напряжения на +3 В и +5 В;
•  четыре крепежных отверстия;
•  габариты модуля: 100x160 мм, стандарт евро-кард;

Комплектация: отладочная плата phyCORE-ARM9/LPC3180 (PCM-976) , модуль phyCORE - ARM 7/ LPC 3180 ( PCM -031), макетная плата Bare PCB ( PCM -988), последовательный кабель , USB кабель, адаптер питания, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: PHYTEC

Наверх



Phytec BK for LPC325X

Phytec BK for LPC325X (OM11016) - отладочная плата фирмы Phytec для разработки и отладки систем на базе микроконтроллера, с ядром ARM926EJ - S, серии LPC325 x , производства NXP .

Комплект состоит:
•  отладочная плата phyCORE - ARM9/LPC3250 ( PCM -967);
•  модуль phyCORE-ARM9/LPC3250 (PCM-040);
•  макетная плата Bare PCB ( PCM -988);
•  LCD - Hitachi 3.5" QVGA TFT - LCD ( KLCD -011) (устанавливается опционно);

Отличительные особенности модуля phyCORE-ARM9/LPC3250 (PCM-040):
•  установленный микроконтроллер LPC3250 - 16/32 бит, 256 кБ ОЗУ, часы реального времени, 3 АЦП 10 бит, 10/100 Ethernet , USB 2.0 Device / Host / OTG , 7 портов UART , 2 шины I2C , 2 SPI , 2 порта SSP , 2 I2S , 4 таймера 32 бит (2 канала захвата/2 канала хранения), MMU модуль, ЖКИ контроллер с поддержанием STN и TFT дисплеев, SD / MMC , 2 ШИМ (6 каналов и 4 канала), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 208 МГц (встроенный PLL ), до 87 линий ввода/вывода ;
•  32 МБ внешней NAND Flash -памяти программ;
•  2 МБ NOR Flash;
•  64 МБ SDRAM;
•  256 кБ EEPROM ;
•  контроллер безопасного ввода вывода информации ( SDIO ), для карт памяти;
•  кварцевый резонатор RTC 32,768 кГц;
•  рабочий кварцевый резонатор на 12 МГц ;
•  встроенный стабилизатор напряжения +3,15 В;
•  2x160 выводов коннектор для подключения к отладочной плате phyCORE-ARM9/LPC3250;
•  размеры: 58x70 мм.

Отличительные особенности отладочной платы phyCORE-ARM9/LPC3250 (PCM-967):
•  источник питания 5- 9 В постоянного тока любой полярности;
•  держатель литиевой батареи;
•  2.54 мм разъем для наушников;
•  USB Device интерфейс;
•  USB OTG интерфейс;
•  USB host интерфейс;
•  встроенный стабилизатор напряжения + 5 В;
•  разъем микрофона и наушников, встроенный аудио кодер/декодер UDA1380;
•  универсальный интерфейс для подключения ЖКИ ( Color QVGA LCD ) ( LCD -001, LCD -0 xx )
•  считыватель карт памяти SD / MMC ;
•  разъем для SDIO ;
•  семь пользовательских светодиодов;
•  три пользовательских кнопки;
•  кнопка «СБРОС»;
•  JTAG -коннектор 2 x 10 пин ;
•  разъем RJ -45 для интерфейса Ethernet 10/100 М, питание по Ethernet;
•  цветной TFT -ЖКИ ( Color QVGA LCD ) дисплей 3,5 дюйма (ставится опционно);
•  габаритные размеры 240х150 мм.

Комплектация: отладочная плата phyCORE-ARM9/LPC3250 (PCM-967) , модуль phyCORE - ARM 9/ LPC 3250 ( PCM -040), макетная плата Bare PCB ( PCM -988 ), LCD - Hitachi 3.5" QVGA TFT - LCD ( KLCD -011) (устанавливается опционно), Straight Ethernet кабель, последовательный кабель, USB кабель, адаптер питания, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: PHYTEC

Наверх



QVGA Touch-screen for Phytec phyCORE-LPC3250 Board

QVGA Touch-screen for Phytec phyCORE-LPC3250 Board (OM11018) – демонстрационный модуль дисплея 3,5" QVGA TFT-LCD с TouchScreen фирмы Hitachi для отладочной платы фирмы Phytec phyCORE-LPC3250 Board .

Первый индустриальный 3,5 дюймовый QVGA TFT ЖКИ модуль компании Toshiba с заменяемой подсветкой, имеет разрешение 320х240 пиксел и яркостью 350 кд/кв.м. Широким диапазоном рабочих температур -20 - +70 о С, и контрастностью 500:1.

Особенности отладочной платы:
•  разъем 2х13 выводов использован как интерфейс подключения дисплея.
•  д иагональ 3,5 дюйма ;
•  напряжение питания 2,5-3,3 В;
•  рабочая температура -20 - +70 о С;
•  размер: 90x72 мм.

Комплектация: модуль дисплея.

Производитель: PHYTEC

Наверх



Отладочные средства фирмы HITEX

EB-LPC2919

EB-LPC2919 (OM11008) - отладочная плата фирмы Hitex для разработки и отладки систем на базе микроконтроллера, с ядром ARM968E-S , серии LPC291x , производства NXP. При подключении к ПК через USB плата определяется как Flash накопитель (mass storage device).

Отличительные особенности:

•  установленный микроконтроллер LPC2919 - 16/32 бит, 768 кБ Flash -памяти программ, 48 кБ ОЗУ, внешняя шина данных (32 бита), 2 8-канальных АЦП 10 бит, 2 UART , 2 I2C , 2 CAN , 2 LIN , 3 Q - SPI , 4 таймера 32 бит (4 канала захвата/ сравнения), 4 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 80 МГц (встроенный PLL ), до 108 входов\выходов;
•  два интерфейса CAN;
•  два интерфейса RS232;
•  внешняя ОЗУ 512 кБ x 16;
•  два 7-сегментных светодиодных индикатора ;
•  три пользовательские кнопки;
•  часовой кварц 32,768 кГц и рабочий кварц 16 МГц;
•  кнопка «СБРОС»;
•  JTAG -коннектор 2 x 10 пин ;
•  2 x 24 пин разъем для подключения двигателя постоянного тока ;
•  стабилизаторы напряжения +1,8 В и +3,З В;
•  макетная область;
•  питание платы осуществляется от USB интерфейса;
•  три светодиода состояния платы;
•  интерфейс USB 2.0 Full Speed на базе LPC2141;
•  габаритные размеры: 100x110 мм.

Комплектация: отладочная плата EB-LPC2919, USB кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: HITEX

Наверх


EK-LPC2919

EK-LPC2919 (OM11009) - отладочный комплект фирмы Hitex для разработки и отладки систем на базе микроконтроллера, с ядром ARM968E-S , серии LPC291x , производства NXP.

Комплект состоит:
•  отладочная плата EB-LPC2919;
•  Hitex JTAG DebugStick;

Отличительные особенности отладочной платы EB-LPC2919:
•  установленный микроконтроллер LPC2919 - 16/32 бит, 768 кБ Flash -памяти программ, 48 кБ ОЗУ, внешняя шина данных (32 бита), 2 8-канальных АЦП 10 бит, 2 UART , 2 I2C , 2 CAN , 2 LIN , 3 Q-SPI , 4 таймера 32 бит (4 канала захвата/ сравнения), 4 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 80 МГц (встроенный PLL ), до 108 входов\выходов;
•  два интерфейса CAN;
•  два интерфейса RS232;
•  внешняя ОЗУ 512 кБ x 16;
•  два 7-сегментных светодиодных индикатора ;
•  три пользовательские кнопки;
•  часовой кварц 32,768 кГц и рабочий кварц 16 МГц;
•  кнопка «СБРОС»;
•  JTAG -коннектор 2 x 10 пин ;
•  2 x 24 пин разъем для подключения двигателя постоянного тока ;
•  стабилизаторы напряжения +1,8 В и +3,З В;
•  макетная область;
•  питание платы осуществляется от USB интерфейса;
•  три светодиода состояния платы;
•  интерфейс USB 2.0 Full Speed на базе LPC 2141;
•  габаритные размеры: 100x110 мм.

Комплектация: отладочная плата EB-LPC2919, Hitex JTAG DebugStick, диск с программным обеспечением и пользовательской документацией.

Производитель: HITEX

Наверх

LPC-STICK



LPC-STICK (OM11006) – отладочная система фирмы Hitex формата USB - STICK на базе мощного микроконтроллера, с ядром ARM7TDMI-S , серии LPC2468, производства NXP. Встроенный аппаратный отладчик позволяет разработчику программировать Flash память микроконтроллера и производить отладку приложения. Для расширения круга решаемых задач и функциональности имеется 80-контактный разъем для подключения плат расширения LPC-COM и LPC-PROTO . Для работы системы не требуется внешнего источника питания.

Отличительные особенности:

•  установленный микроконтроллер LPC2468 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device / Host / OTG , 4 UART , 3 I2C , 2 CAN , SPI , SSP , I2S , 4 таймера 32 бит (8 каналов захвата/10 каналов сравнения), SD / MMC , 2 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 72 МГц (встроенный PLL ), до 160 линий ввода/вывода ;
•  разъем для подключения плат расширения, например LPC - COM с Ethernet , USB , SDCard , UART и CAN -интерфейсами;
•  стабилизатор напряжения;
•  встроенный USB -отладчик;
•  установленная Flash -память.

Комплектация: LPC-Stick с установленным микроконтроллером LPC 2468; диск с программным обеспечением и пользовательской документацией .

Производитель: HITEX

Наверх

LPC-COM-Board

LPC-COM-Board(OM11007) - интерфейсная плата фирмы Hitex для совместной работы с отладочной системой LPC-Stick на базе мощного микроконтроллера с ядром ARM7TDMI-S , серии LPC2468, производства NXP. Плата подключается посредством 80-контактного разъема и позволяет расширить круг решаемых задач и функциональность за счет интерфейсов Ethernet , USB , SDCard , UART и CAN . В качестве среды разработки предлагается приложение HiTOP с полным доступом ко всем ресурсам микроконтроллера, включая отладку и программирование.

Отличительные особенности:
•  2х40 разъем для подключения к LPC - STICK ;
•  2х24 выводной разъем напрямую подключенный к выводам микроконтроллера;
•  USB - B интерфейс с ESD защитой (IP4220CZ6);
•  USB - A интерфейс с контроллером питания ;
•  RS 232 интерфейс ;
•  Ethernet RMII интерфейс ;
•  CAN интерфейс на базе TJA 1050 T ;
•  miniSD Card слот;
•  макетная область;
•  четыре крепежных отверстия;
•  размеры: 70x95 мм.

Комплектация: интерфейсная плата LPC - COM , диск с программным обеспечением и пользовательской документацией .

Производитель: HITEX

Наверх



Отладочные средства фирмы FDI

LCD Demo board for LPC900

LCD Demo board for LPC900 (OM10088) – демонстрационная плата фирмы FDI на базе микроконтроллера, с 80C51 ядром, серии P89LPC9103, производства NXP. Плата демонстрирует работу микроконтроллера LPC9103 и связанного по шине I2C драйвера ЖКИ PCF8562. Малые габариты платы позволяют использовать ее в качестве устройства отображения информации.

Особенности отладочной платы:
•  установленный микроконтроллер P89LPC9103 - 8 бит, 1 кБ Flash-памяти программ, 128 Б ОЗУ, 4 АЦП 8 бит, ЦАП 8 бит, UART, 2 таймера 16 бит, 5 В совместимые входы\выходы, работоспособность до 18 МГц, до 8 линий ввода/вывода;
•  10-ти выводной разъем для внутрисхемного программирования посредством программатора USB-ICP;
•  посадочное место под микроконтроллеры P89LPC932 (PLCC28) и P89LPC9107 (TSS0P14);
•  установленный драйвер 128-сегментного 8-значного ЖКИ - PCF8562, управляемый по шине I2C;
•  гнездо для литиевой батарейки +3 В типа CR2025;
•  две кнопки для управления режимами работы платы;
•  программирование Flash-памяти с помощью FlashMagic;
•  поддерживаемые устройства: P89LPC9103/P89LPC9107/P89LPC932;
•  малый размер платы: 55x35мм

Комплектация: плата LCD Demo board for LPC900, диск с программным обеспечением и пользовательской документацией.

Производитель: FDI

Наверх


LCD Demo board Version 2 with LPC9408

LCD Demo board Version 2 with LPC9408 (OM10097) – демонстрационная плата фирмы FDI на базе микроконтроллера , с 80C51 ядром , серии P89LPC9408, производства NXP. Плата демонстрирует работу микроконтроллера P89LPC9408 и связанного по шине I2C драйвера ЖКИ PCF8562. Малые габариты платы позволяют использовать ее в качестве устройства отображения информации.

Особенности отладочной платы:
•  установленный микроконтроллер P89LPC9408 - 8 бит, 8 кБ Flash-памяти программ, 768 Б ОЗУ, 8 АЦП 10 бит, UART, I2C, SPI , 32x4 ЖКИ контроллер, 2 таймера 16 бит, 5 В совместимые входы\выходы, работоспособность до 18 МГц, до 23 линий ввода/вывода;
•  10-ти выводной разъем для внутрисхемного программирования посредством программатора USB-ICP;
•  установленный драйвер 160-сегментного 8-значного ЖКИ - PCF8576, управляемый по шине I2C;
•  гнездо для литиевой батарейки +3 В типа CR2025;
•  две кнопки для управления режимами работы платы;
•  программирование Flash-памяти с помощью FlashMagic;
•  четыре крепежных отверстия;
•  малый размер платы: 55x35мм

Комплектация: плата LCD Demo board for P 89LPC9408, диск программным обеспечением и пользовательской окументацией.

Производитель: FDI

Наверх


LCD Demo board for LPC 2158

LCD Demo board for LPC2158 (OM11020) – демонстрационная плата фирмы FDI на базе микроконтроллера, с ядром ARM7TDMI - S , серии LPC215x , производства NXP. Дешевое решение для демонстрации работы микроконтроллера и связанного по шине I2C драйвера ЖКИ PCF8576 и несколькими дискретными компонентами на плате. Малые габариты платы позволяют использовать ее в качестве устройства отображения информации.

Особенности демонстрационной платы:

•  установленный микроконтроллер LPC2158 - 16/32 бит, 512 кБ Flash -памяти программ, 40 кБ ОЗУ, часы реального времени, АЦП 10 бит, USB 2.0 Full-speed device, 2 UART , I2C, SPI, SSP, ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 60 МГц (встроенный PLL ), до 38 линий ввода/вывода;
•  установленный драйвер 128-сегментного 8-значного ЖКИ - PCF8576, управляемый по шине I2C;
•  USB Hi-Speed 2.0 Device интерфейс ;
•  установленный 12 МГц кварцевый резонатор;
•  питание платы осуществляется через порт USB;
•  площадка для подключения 2х10 выводов J-TAG разъема;
•  две кнопки для управления режимами работы платы;
•  поддерживаемые устройства: LPC2157, LPC2158;
•  малый размер платы: 55x35мм

Комплектация: плата LCD Demo board for LPC2158, диск с программным обеспечением и пользовательской документацией.

Производитель : FDI

Наверх


FDI USB Programming Dongle

FDI USB Programming Dongle (OM11010) – удобный внутрисхемный программатор с USB интерфейсом фирмы FDI для разработки и отладки систем на базе микроконтроллеров, с 80C51 ядром, семейства LPC9xx и 89V52X2, ядром ARM7LPC2xxx, производства NXP.

Отличительные особенности:
•  поддержка внутрисхемного ICP программирования микроконтроллеров семейства LPC9xx , ARM7LPC2xxx и 89V52X2;
•  универсальные драйвера под Windows ХР;
•  подключение и питание от USB интерфейса;
•  малые размеры;
•  разъем для подключения дочерней платы;
•  программирование Flash -памяти с помощью утилиты FlashMagic.

Комплектация: внутрисхемный программатор FDI USB Programming Dongle.

Производитель: FDI

Наверх

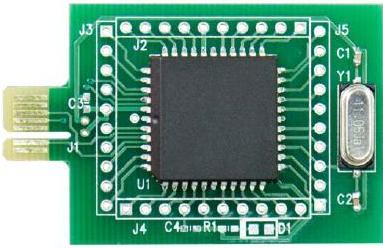

FDI DB-TQFP-P89V52X2



FDI DB-TQFP-P89V52X2 (OM11011) – это недорогое решение от фирмы FDI работает в комплекте с FDI USB Programming Dongle, предназначено для разработки и отладки систем на базе микроконтроллеров, с 80C51 ядром, серии P89V52X2xx , производства NXP.

Отличительные особенности:
•  установленный микроконтроллер P89V52X2FBD - 8 бит, 8 кБ Flash -памяти программ, 256 Б ОЗУ, 192 Б EEPROM, UART, 3 таймера/счетчика 16 бит, работоспособность до 40 МГц , до 8 линий ввода/вывода;
•  установленный резонатор на 11 МГц;
•  подключение к программатору осуществляется 7-ми контактным разъемом;
•  малые размеры;
•  программирование Flash -памяти с помощью утилиты FlashMagic.

Комплектация: плата FDI DB-TQFP-P89V52X2.

Производитель: FDI

Наверх


USB-ICP

USB-ICP (OM10083) – внутрисхемный программатор с USB интерфейсом фирмы FDI для микроконтроллеров, с 80C51 ядром, серии P89LPC9xx, производства NXP.

Особенности отладочной платы:
•  поддержка внутрисхемного ICP программирования микроконтроллеров семейства P89LPC9xx;
•  подключение и питание от USB интерфейса;
•  малые размеры;
•  программирование Flash -памяти с помощью утилиты FlashMagic ;
•  поддержка питания устройства 3,0 - 3,3 В.

Комплектация: внутрисхемный программатор USB-ICP, кабель для внутрисхемного программирования, диск с программным обеспечением и пользовательской документацией .

Производитель: FDI

Наверх



Отладочные средства фирмы EMBEDDED ARTISTS

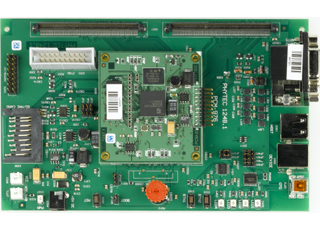

LPC2468EB

LPC2468EB (OM10100) - отладочная система серии OEM/µCLinux Boards фирмы EMBEDDED ARTISTS предназначена для разработки и быстрого запуска устройств на базе микроконтроллера с ядром ARM7TDMI-S , серии LPC2468, производства NXP.

Комплект состоит:
•  модуль LPC2468OEM Board
•  отладочная плата LPC2468 OEM Base Board Basic

На материнской плате реализовано множество популярных интерфейсов связи. Предусмотрена возможность подключения беспроводных WLAN модулей (1ЕЕЕ802.11Ь), внешнего ЖКИ и трассировщика. Система поставляется с предустановленной операционной системой µCLinux.

Отличительные особенности модуля LPC2468OEM Board :
•  установленный микроконтроллер LPC2468 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device / Host / OTG , 4 UART , 3 I2C , 2 CAN , SPI , SSP , I2S , 4 таймера 32 бит (8 каналов захвата/10 каналов сравнения), SD / MMC , 2 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 72 МГц (встроенный PLL ), до 160 линий ввода/вывода ;
•  128 МБ внешней NAND Flash -памяти программ;
•  4 МБ NOR Flash;
•  32 МБ SDRAM;
•  Ethernet 10/100 М Ethernet MAC PHY;
•  рабочий кварцевый резонатор на 12 МГц ;
•  считыватель карт памяти microSD;
•  встроенный стабилизатор напряжения +3,3 В;
•  USB - OTG интерфейс;
•  установленная I 2 C EEPROM на 256 кБ для хранения данных пользователя;
•  место под установку Bluetooth модуля connectBlue ;
•  2x100 выводов коннектор для подключения к отладочной плате;
•  размеры: 75x40 мм.

Отличительные особенности отладочной платы LPC2468 OEM Base Board Basic:
•  2x100 выводов соединители для установки LPC2468 OEM Board ;
•  разъем RJ -45 для интерфейса Ethernet 10/100 М;
•  считыватель карт памяти SD / MMC ;
•  JTAG -коннектор 2 x 10 пин ;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  USB OTG интерфейс;
•  USB device интерфейс;
•  USB host интерфейс;
•  Full modem RS232 на UART #1 интерфейс ;
•  два CAN интерфейса с разъемами DB 9;
•  источник питания +5 B ( USB ) или 9-15 В постоянного тока любой полярности;
•  ионистор 0,3 Ф для часов реального времени RTC ;
•  порт расширения для подключения Color QVGA LCD (serial and parallel interface options);
•  пять пользовательских кнопок;
•  пять пользовательских светодиодов;
•  два аналоговых входа;
•  USB - UART мост на UART #0 для внутрисхемного ( ISP ) программирования;
•  кнопка «СБРОС»;
•  макетная область;
•  светодиод состояния;
•  зуммер;
•  порт расширения для подключения WLAN модуля ( IEEE 802.11 b );
•  все свободные выводы микроконтроллера доступны на штыревых соединителях;
•  габаритные размеры 240х150 мм.

Комплектация: отладочная плата LPC 2468 OEM Base Board Basic , модуль LPC 2468 OEM Board , USB кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: EMBEDDED ARTISTS

Наверх



LPC2478EB

LPC2478EB (OM11015) - отладочная плата серии OEM/µCLinux Boards (со встроенной тач-панелью) фирмы EMBEDDED ARTISTS предназначена для разработки и быстрого запуска устройств на базе микроконтроллера, с ядром ARM7TDMI-S, серии LPC247x , производства NXP.

Комплект состоит:
•  модуль LPC2478OEM Board
•  отладочная плата LPC2478OEM Base Board с Touch - Screen панелью;

На материнской плате реализовано множество популярных интерфейсов. Система поставляется с предустановленной операционной системой µCLinux .

Отличительные особенности модуля LPC2478 OEM Board :

•  установленный микроконтроллер LPC2478 - 16/32 бит, 512 кБ Flash -памяти программ, 98 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, ЦАП 10 бит, 10/100 Ethernet , USB 2.0 Device / Host / OTG , 4 UART , 3 I2C , 2 CAN , SPI , 2 SSP , I2S , 4 таймера 32 бит (8 каналов захвата/10 каналов сравнения), ЖКИ контроллер с поддержанием STN и TFT дисплеев, SD / MMC , 2 ШИМ (6 каналов), WatchDogTimer , 5 В совместимые входы\выходы, работоспособность до 72 МГц (встроенный PLL ), до 160 линий ввода/вывода ;
•  128 МБ внешней NAND Flash -памяти программ;
•  4 МБ NOR Flash;
•  32 МБ SDRAM;
•  10/100 М Ethernet MAC PHY;
•  рабочий кварцевый резонатор на 12 МГц ;
•  кварцевый резонатор RTC 32,768 кГц;
•  встроенный стабилизатор напряжения +3,3 В;
•  2x100 выводов коннектор для подключения к отладочной плате LPC 2478 OEM Base Board (стандарта SODIMM);
•  установленная I 2 C EEPROM на 256 кбит для хранения данных пользователя;
•  размеры: 66x48 мм.

Отличительные особенности отладочной платы LPC2478 OEM Base Board :
•  3,2 дюйма QFBGA TFT color ЖКИ с тач-скрин панелью;
•  2x100 выводов соединители для установки LPC 2478 OEM Board ;
•  разъем RJ -45 для интерфейса Ethernet 10/100 М;
•  считыватель карт памяти SD / MMC ;
•  CAN интерфейс ;
•  JTAG -коннектор 2 x 10 пин ;
•  Embedded Trace Macrocell (ETM) интерфейс (устанавливается опционно);
•  USB OTG интерфейс;
•  USB host интерфейс;
•  Full modem RS232 на UART #1 интерфейс ;
•  IrDA интерфейс;
•  источник питания +5 B ( USB ) или 9-15 В постоянного тока любой полярности;
•  ионистор 0,3 Ф для часов реального времени RTC и светодиод состояния;
•  порт расширения для подключения Color QVGA LCD (serial and parallel interface options);
•  все выводы микроконтроллера доступны на штыревых соединителях;
•  пять пользовательских кнопок;
•  трехосевой датчик поворота экрана;
•  восемь пользовательских светодиодов;
•  аналоговый вход;
•  USB - UART мост на UART #0 для внутрисхемного ( ISP ) программирования;
•  кнопка «СБРОС»;
•  зуммер;
•  размер дисплея 93х83 мм;
•  габаритные размеры 240х150 мм.

Комплектация: отладочная плата LPC2478 OEM Base Board , модуль LPC2478 OEM Board , 3,2 дюйма QFBGA TFT color ЖКИ с тач-скрин панелью, USB кабель, диск с программным обеспечением и пользовательской документацией.

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: EMBEDDED ARTISTS

Наверх


QVGA TFT Color LCD display without Touch-screen

QVGA TFT Color LCD display without Touch-Screen (OM11005) – демонстрационный модуль дисплея фирмы EMBEDDED ARTISTS для подключения к отладочной плате LPC2468 OEM Base Board Basic.

Особенности отладочной платы:
•  интерфейс дисплея может быть подключен непосредственно к внешней 8-ми или 16-ти битной шине или может быть сымитирован по линиям ввода/вывода от микроконтроллера серии LPC21xx без внешнего интерфейса памяти. Разъем 2х20 выводов использован как интерфейс подключения дисплея.
•  интегрированный ЖКИ контроллер со встроенной RAM;
•  Небольшая графическая библиотека для дисплея с основными графическими операциями, может быть загружена пользовательская страница;
•  8 или 16 бит параллельный интерфейс, с использованием только двух адресов;
•  8-битный последовательный интерфейс с максимальной частотой тактирования 10 МГц;
•  диагональ 3,2 дюйма ;
•  дисплей работающий на пропускание;
•  240хRGBх320 пиксел;
•  напряжение питания 2,5-3,3 В;
•  белая подсветка с ШИМ управлением;
•  видимая область 48,6х64,8 мм;
•  размер точки 0,2025х0,2025 мм;
•  рабочая температура -20 - +70 о С;
•  монохромный 262 К (при 18-битном использовании), 65 К (при 16-битном использовании);
•  2х20 выводной интерфейсный модель;
•  размер платы: 93x83мм.

Комплектация: модуль дисплея.

Производитель: EMBEDDED ARTISTS

Наверх


QVGA TFT Color LCD display with Touch-Screen

QVGA TFT Color LCD display with Touch-Screen (OM11017) – демонстрационный модуль дисплея с тач - скрин панелью фирмы EMBEDDED ARTISTS для подключения к отладочной плате LPC2478OEM Base Board.

Особенности отладочной платы:
•  интерфейс дисплея может быть подключен непосредственно к внешней 8-ми или 16-ти битной шине или может быть сымитирован по линиям ввода/вывода от микроконтроллера серии LPC21xx без внешнего интерфейса памяти. Разъем 2х20 выводов использован как интерфейс подключения дисплея.
•  интегрированный ЖКИ контроллер со встроенной RAM;
•  Небольшая графическая библиотека для дисплея с основными графическими операциями, может быть загружена пользовательская страница;
•  8 или 16 бит параллельный интерфейс, с использованием только двух адресов;
•  8-битный последовательный интерфейс с максимальной частотой тактирования 10 МГц;
•  д иагональ 3,2 дюйма ;
•  дисплей работающий на пропускание;
•  240хRGBх320 пиксел;
•  напряжение питания 2,5-3,3 В;
•  белая подсветка с ШИМ управлением;
•  видимая область 48,6х64,8 мм;
•  размер точки 0,2025х0,2025 мм;
•  рабочая температура -20 - +70 о С;
•  монохромный 262 К (при 18-битном использовании), 65 К (при 16-битном использовании);
•  2х20 выводной интерфейсный модель;
•  размер платы: 93x83мм.

Комплектация: модуль дисплея.

Производитель: EMBEDDED ARTISTS

Наверх



Отладочные средства фирмы Logic

Logic PD LH7A404 EB

Logic PD LH7A404 EB (OM11000) – отладочная плата фирмы Logic для разработки и отладки систем на базе микроконтроллера, с ядром ARM9TDMI, серии LH7A404xxx, производства NXP (ранее линейка микроконтроллеров BlueStreak компании Sharp).

Комплект состоит:
•  модуль LH7A404 Card Engine
•  отладочная плата LH7A404

Отличительные особенности модуля LH7A404 Card Engine :

•  установленный микроконтроллер LH7A404 - 32 бит, 80 кБ ОЗУ, часы реального времени, MMU , 9 АЦП 10 бит, USB 2.0 Device/ Host (Full-Speed), ЖКИ контроллер с поддержанием STN и TFT дисплеев, SD / MMC , 3 UART, SPI, SSP, ШИМ (4 выхода), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 266 МГц (встроенный PLL ), до 64 линий ввода/вывода;
•  64 МБ SDRAM ;
•  16 МБ или 32 МБ NOR Flash;
•  Встроенный ЖКИ контроллер 1024x768 8 бит;
•  Встроенный тач-скрин контроллер;
•  интерфейс Ethernet 10/100 ;
•  совместим с AC97 кодек ом ;
•  интерфейс для PC карт;
•  интерфейс смарт карт и MMC / SD ;
•  интерфейс USB device ;
•  интерфейс USB host;
•  размеры: 60 x 68 мм.

Отличительные особенности отладочной платы LH7A404:
•  разъем RJ -45 для интерфейса Ethernet 10/100 М;
•  порт расширения для подключения Color QVGA LCD ;
•  разъем для наушников ( 3,5 мм ) ;
•  разъем для микрофона;
•  порт RS-232 ;
•  считыватель карт памяти SD / MMC ;
•  USB device интерфейс Full-Speed;
•  USB host интерфейс Full-Speed;
•  источник питания +5 B ;
•  пользовательские кнопки;
•  пользовательские светодиоды;
•  установленный регулятор напряжения;
•  четыре крепежных отверстия ;
•  габаритные размеры 102х152 мм.

Комплектация: модуль LH7A404 Card Engine, отладочная плата LH7A404 , два кабеля, блок питания, диск с программным обеспечением и пользовательской документацией.

Производитель: Logic

Наверх


Logic PD LH 79524 EB

Logic PD LH79524EB (OM11001) – отладочная плата фирмы Logic для разработки и отладки систем на базе микроконтроллера, с ядром ARM720T , серии LH7952x, производства NXP (ранее линейка микроконтроллеров BlueStreak компании Sharp).

Комплект состоит:
•  модуль LH79524 Card Engine
•  отладочная плата LH79524

Отличительные особенности модуля LH 79524 Card Engine :

•  установленный микроконтроллер LH79524 - 32 бит, 16 кБ ОЗУ, часы реального времени, MMU , АЦП 10 бит, USB 2.0 Device (Full-Speed), ЖКИ контроллер с поддержанием STN и TFT дисплеев, SD / MMC , 3 UART, I2C , I2S , SSP, ШИМ (4 выхода), 10/100 Ethernet , WatchDogTimer , работоспособность до 76 МГц (встроенный PLL ), до 108 линий ввода/вывода;
•  32 МБ SDRAM ;
•  16 МБ NOR Flash;
•  Встроенный ЖКИ контроллер 800 x 600 16 бит;
•  Встроенный тач-скрин контроллер;
•  интерфейс Ethernet 10/100 ;
•  интерфейс I2S 16 бит ;
•  интерфейс для PC карт;
•  интерфейс USB device Full-Speed ;
•  размеры: 60 x 68 мм.

Отличительные особенности отладочной платы LH79524:
•  разъем RJ -45 для интерфейса Ethernet 10/100 М;
•  порт расширения для подключения Color QVGA LCD ;
•  разъем для наушников ( 3,5 мм ) ;
•  разъем для микрофона;
•  порт RS-232 ;
•  считыватель CompactFlash ;
•  USB device интерфейс;
•  источник питания +5 B ;
•  пользовательские кнопки;
•  пользовательские светодиоды;
•  установленный регулятор напряжения;
•  четыре крепежных отверстия ;
•  габаритные размеры 102х152 мм.

Комплектация: модуль LH79524 Card Engine, отладочная плата LH79524 , два кабеля, блок питания, диск с программным обеспечением и пользовательской документацией.

Производитель: Logic

Наверх



Logic PD LH75401 EB



Logic PD LH75401 EB (OM11002) – отладочная плата фирмы Logic для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI - S , серии LH754xx , производства NXP (ранее линейка микроконтроллеров BlueStreak компании Sharp).

Комплект состоит:
•  модуль LH75 401 Card Engine
•  отладочная плата LH7 5401

Отличительные особенности модуля LH75401 Card Engine :
•  установленный микроконтроллер LH79524 – 16/32 бит, 32 кБ ОЗУ, часы реального времени, 8 АЦП 10 бит, CAN , ЖКИ контроллер с поддержанием STN и TFT дисплеев, 2 UART, SSP, ШИМ (3 выхода), WatchDogTimer , работоспособность до 84 МГц (встроенный PLL ), до 76 линий ввода/вывода;
•  2 МБ SDRAM ;
•  4 МБ NOR Flash;
•  Встроенный ЖКИ контроллер 320 x 240 12 бит;
•  Встроенный тач-скрин контроллер;
•  интерфейс Ethernet 10/100 ;
•  интерфейс I 2 S 16 бит ;
•  интерфейс для PC карт;
•  интерфейс CAN;
•  размеры: 60 x 68 мм.

Отличительные особенности отладочной платы LH75401:
•  разъем RJ -45 для интерфейса Ethernet 10/100 М;
•  порт расширения для подключения Color QVGA LCD ;
•  разъем для наушников ( 3,5 мм ) ;
•  разъем для микрофона;
•  порт RS-232 ;
•  считыватель CompactFlash ;
•  источник питания +5 B ;
•  пользовательские кнопки;
•  пользовательские светодиоды;
•  установленный регулятор напряжения;
•  четыре крепежных отверстия ;
•  габаритные размеры 102х152 мм.

Комплектация: модуль LH75401 Card Engine, отладочная плата LH75401 , два кабеля, блок питания, диск с программным обеспечением и пользовательской документацией.

Производитель: Logic

Наверх



Отладочные средства фирмы NOHAU

LPC288X

LPC288x (OM10092) – отладочная плата фирмы Nohau для разработки и отладки систем на базе микроконтроллера, с ядром ARM7TDMI - S , серии LPC288x , производства NXP. Загрузка Flash осуществляется с помощью  утилиты FlashMagic при подключении к персональному компьютеру через последовательный порт или через интерфейс JTAG.

Особенности отладочной платы:
•  установленный микроконтроллер LPC2888 - 16/32 бит, 1 МБ Flash-памяти программ, 64 кБ RAM, часы реального времени, DMA, SD/MMC контроллер, 5 АЦП 10 бит общего назначения, 16-битный стерео АЦП и ЦАП, встроенный DC/DC конвертер 0,9 -1,8 В (можно работать от одной пальчиковой батарейки типа АА), UART , I2C , I2S, USB device ( Hi - Speed ), 2 таймера 32 бит, LCD интерфейс 4/8 Бит, WatchDogTimer , работоспособность до 60 МГц (встроенный PLL ), до 85 линий ввода/вывода;
•  JTAG-коннектор 2x10 пин;
•  внешняя SDRAM 16 МБ;
•  внешняя Flash-память 8 МБ;
•  модуль ЖКИ
•  считыватель карт SD/MMC ;
•  High Speed 480 Mбит/с USB коннектор;
•  порт RS232;
•  разъем для наушников ( 3,5 мм ) ;
•  разъем для микрофона (устанавливается отдельно);
•  два разъема (2х10, 2х20) напрямую подключены к выводам микроконтроллера;
•  кнопка «СБРОС»;
•  пользовательские кнопки;
•  три светодиода состояния;
•  пользовательский светодиод;
•  макетная область;
•  разъем для внешнего источника питания;
•  четыре крепежных отверстия.

Комплектация: отладочная плата LPC288x , кабель, диск с программным обеспечением и пользовательской документацией .

Для полноценной работы требуется JTAG -эмулятор: ULINK 2 ( KEIL ), J - LINK ( IAR ), ARM - JTAG ( OLIMEX ).

Производитель: NOHAU

Наверх



Отладочные средства фирмы NXP

PDS 900

PDS900 (OM10049) - эмулятор с поддержанием внутрисхемного программирования флэш-памяти фирмы NXP для микроконтроллеров, на базе ядра 80C51, серии P89LPC9xx, производства NXP.

Отличительные особенности:
•  установленный микроконтроллер P89LPC936 - 8 бит, 16 кБ Flash -памяти программ, 786 Б ОЗУ, 512 Б энергонезависимой памяти ( EEPROM ), 2 4-канальных АЦП 8 бит, 2 ЦАП 8 бит, UART , I2C , SPI , 2 таймера 16 бит, ШИМ (2 выхода), 5 В совместимые входы/выходы, работоспособность до 18 МГц, до 32 линий ввода/вывода ;
•  подключение к ПК через интерфейс USB ;
•  внутрисхемная отладка в реальном времени с поддержанием полной скорости устройств;
•  параллельное управление программированием флэш-памяти;
•  семь пользовательских светодиодов;
•  светодиоды питания и состояния;
•  размеры 130х110 мм.

Комплектация: PDS 900 плата эмулятора, кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: NXP

Наверх


PDS76x

PDS76X (OM10050) – эмулятор с поддержанием внутрисхемного программирования флэш-памяти фирмы NXP для микроконтроллеров, на базе 80C51 ядра, серии P87LPC7x x, производства NXP. Устройство позволяет осуществлять полный контроль и рассмотрение выполнения программы пользователя, обеспечивает доступ ко всем регистрам и местам памяти микроконтроллера, не потребляя ресурсов устройства или вводить в состояние ожидания или другое нестандартное поведение.

Отличительные особенности:
•  эмулирует работу микроконтроллеров серии P87LPC7xx - 8 бит, до 8 кБ OTP , 128 Б ОЗУ, 2 4-канальных АЦП 8 бит, 2 4-канальных ЦАП 8 бит, UART , I2C , WatchDogTimer, работоспособность до 20 МГц, до 18 линий ввода/вывода;
•  установленный кварцевый резонатор;
•  порт RS232;
•  встроенный стабилизатор напряжения +3,3 - 5 В;
•  пользовательская кнопка;
•  пять пользовательских светодиодов;
•  размеры 130х110 мм.

Комплектация: плата эмулятора PDS 76x , кабель, диск с программным обеспечением и пользовательской документацией.

Производитель: NXP

Наверх



Отладочные средства фирмы ADYA

WLAN ADK



WLAN ADK (OM10089) – отладочная плата фирмы ADYA для разработки и отладки систем на базе беспроводного Wireless LAN ( WLAN ) приемо-передатчика BGW200 управляемого микроконтроллером, с ядром ARM7TDMI - S , серии LPC2368, производства NXP.

Особенности отладочной платы:
•  установленный приемо-передатчик 802.11b ( Wireless LAN ) SiP BGW200;
•  установленный микроконтроллер LPC 2368 - 16/32 бит, 512 кБ Flash -памяти программ, 58 кБ ОЗУ, часы реального времени, 6 АЦП 10 бит, ЦАП 10 бит, USB 2.0 Device (Full-Speed), 4 UART, 3 I2C, 2 CAN, SPI, 2 SSP, I2S, 4 таймера 32 бит (8 каналов захвата, 10 каналов сравнения), ШИМ (6 выходов), WatchDogTimer , 5 В совместимые входы/выходы, работоспособность до 72 МГц (встроенный PLL ), до 70 линий ввода/вывода;
•  порт мини USB;
•  пользовательские светодиоды ;
•  интерфейс CAN ;
•  интерфейс Ethernet 10/100 ;
•  два интерфейса WLAN;
•  интерфейс UART ;
•  интерфейс SPI ;
•  установленный регулятор на 3,3 В;
•  светодиод состояния;
•  два 50-выводных разъема для подключения к пользовательской системе или системе Whiz- W LAN;
•  разъем для подключения антенны.
•  три крепежных отверстия ;
•  размеры 55x32 мм.

Комплектация: отладочная плата WLAN ADK , USB кабель, диск с программным обеспечением и пользовательской документацией .

Производитель: ADYA

Наверх






Daname.DesignLab
(495) 668-26-46                 © Тритон-электронные компоненты 2005                triton@trt.ru
